氣動0.5s快速開關切斷閥的結構設計標準

更新時間：2015-09-22

 上海川耐專業生產的氣動活塞式直行程機構和0.5s快關閥體組合的氣動0.5s快關閥，廣泛應用于自動化控制系統和設備上的緊急快關的場合，并且具有當氣源信號或電信號出現故障時, 或者當執行裝置的主要元件損壞時, 可把自動改為手動操作, 采用手輪機構繼續維持快關閥的快關功能。

由于0.5s快關閥應用于快關介質的場合, 所以要求執行裝置的輸出力大, 相應手輪機構輸出的力也要求大。常用的頂式手輪機構不能滿足于此, 所以氣動活塞式直行程機構的手輪機構設計成側裝式(圖1) 。手輪機構采用2 個傳動副, 分別由蝸輪蝸桿和蝸輪絲桿組成。當轉動手輪時, 蝸桿蝸輪帶動絲桿和推桿做上下運動, 實現閥門的開啟或關閉。在蝸輪蝸桿傳動中, 蝸桿采用阿基米德螺線圓柱(ZA) 型, 螺旋方向右, 齒型角20°。

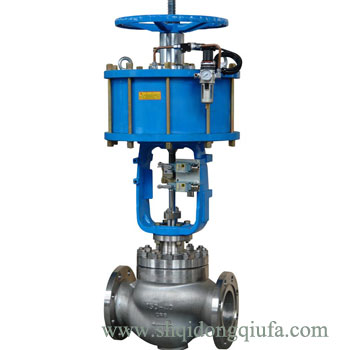

氣動快關閥
由于滑動速度小于8m/ s , 蝸桿材料選用45 鋼, 調質處理硬度為220～256HB , 蝸輪材料ZQAl9 - 4 。根據執行裝置的結構大小, 選定中心距a = 100mm , 蝸桿頭數z 1 = 4 , 蝸桿特性系數q = 9 , 螺旋升角γ= 23°57′45″, 蝸桿蝸輪模數m = 5 , 蝸輪齒數z2 = 2 a/ m- q = 31 , 傳動比i = z2/ z1 = 7175 , 符合要求。
氣動活塞式直行程裝置

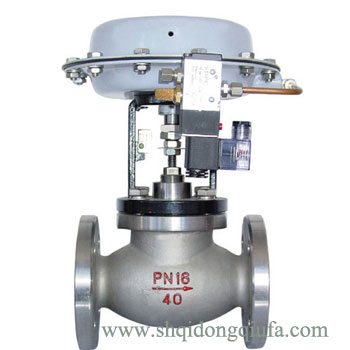

氣動切斷執行器
1、 推桿 2、鍵 3、絲桿 4、蝸輪 6、螺母 圖1氣動活塞式直行程裝置

由于手輪機構屬于傳遞運動和動力的傳動裝 置, 所以絲桿選用梯形螺紋, 螺紋的旋向根據閥門中手輪順時針旋轉為閥門關閉, 逆時針旋轉為閥門 開啟的規律。確定梯形螺紋旋向為左旋。在動力傳遞中, 鍵的作用是為了防止絲桿在蝸輪中旋轉。
不銹鋼氣動快關閥
由于需要密封所以推桿的表面精度要求較高, 為了防 止與絲桿傳動時碰傷, 所以傳遞力從絲桿傳遞到推 桿時采用錐面結構。氣動活塞式執行裝置手輪機構設計合理, 效率高。操作者運用較小的力, 就可以 輸出較大的執行力。此手輪機構還可以很方便的應 用于輸出力較大的薄膜式執行裝置, 可廣泛應用于 工業自控系統中要求快關的場合。
