GUQ氣動高真空球閥型號 標準 廠家

更新時間：2016-11-02

GUQ氣動高真空球閥是上海川耐閥門廠依據GMP標準專業生產的真空類氣動球閥，GUQ型氣動球閥主要用于壓力在1.25×10-7～6.5×105Pa的真空系統環境中，以打開或隔斷氣流的控制裝置，GUQ型氣動高真空球閥廣泛適用于各類氣體、液體等正、負壓力管道和設備中。

GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。

GUQ氣動真空球閥材質規格：
閥體
閥桿
閥蓋
密封件
不銹鋼
不銹鋼
不銹鋼
PPL、氟橡膠、丁腈橡膠、四氟乙烯

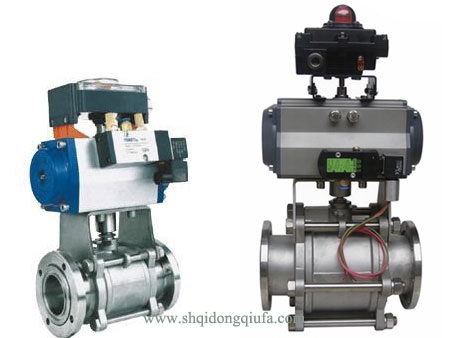

GUQ氣動高真空球閥

GUQ氣動高真空球閥的特點：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下 使用；
5、由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。

閥門漏率
　≤1.3×10-4Pa.L/S.
　適用溫度
　-30～+150℃
-30～+150℃（PPL密封）
　氣源壓力
　0.4～0.6MPa
　適用范圍
　連接型式
　使用壓力范圍（Pa）
　活套法蘭（GB6070）
　0.6×106～1.3×10-4
　焊接法蘭（GB6070）
　1.6×106～1.3×10-4
　快卸法蘭（GB4982）
　0.1×106～1.3×10-4
　螺紋連接
　1.6×106～1.3×10-4

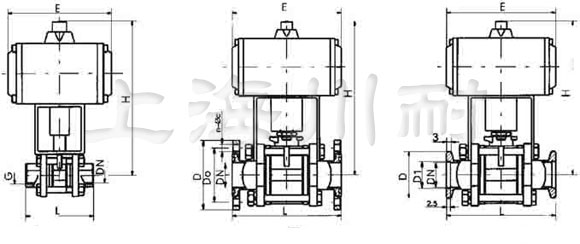

GUQ氣動高真空球閥結構圖：
GUQ氣動高真空球閥結構圖
螺紋連接型GUQ氣動真空球閥尺寸：
型號
DN
G
H
E
L
GUQ-10（G）
10
1/4"
153
104
68
GUQ-16（G）
16
1/2"
155
104
72
GUQ-20（G）
20
3/4"
160
104
82
GUQ-25（G）
25
1"
163
140
90
GUQ-32（G）
32
1-1/4"
180
140
112
GUQ-40（G）
40
1-1/2"
186
140
120
GUQ-50（G）
50
2"
233
164
145
GUQ-63（G）
63
2-1/2"
272
164
185
GUQ-80（G）
80
3"
351
190
210
GUQ-100（G）
100
4"
370
190
260

法蘭連接型GUQ氣動真空球閥尺寸：
型號
DN
D
Do
H
E
L
n-φc
GUQ-10（F）
10
55
40
153
105
84
4-φ6.6
GUQ-16（F）
16
60
45
155
130
84
4-φ6.6
GUQ-25（F）
25
70
55
163
165
114
4-φ6.6
GUQ-32（F）
32
90
70
180
165
140
4-φ9
GUQ-40（F）
40
100
80
186
190
160
4-φ9
GUQ-50（F）
50
110
90
233
190
170
4-φ9
GUQ-63（F）
63
130
110
272
250
195
4-φ9
GUQ-80（F）
80
145
125
351
250
203
8-φ9
GUQ-100（F）
100
165
145
370
280
280
8-φ9

快裝法蘭連接型GUQ氣動真空球閥尺寸：
型號
DN
D1
D
H
E
L
GUQ-10（KF）
10
12.2
30
153
104
84
GUQ-16（KF）
16
17.2
30
155
104
84
GUQ-25（KF）
25
26.2
40
163
140
114
GUQ-32（KF）
32
34.2
55
180
140
140
GUQ-40（KF）
40
41.2
55
186
140
160
GUQ-50（KF）
50
52.2
75
233
164
170
