不銹鋼氣動法蘭球閥 規格 型號 價格 生產廠家

更新時間：2018-07-11

不銹鋼氣動法蘭球閥使用介紹：
  不銹鋼氣動法蘭球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。專業不銹鋼氣動法蘭球閥生產廠家，密封性能好，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。全通徑的不銹鋼氣動法蘭球閥球體內腔為介質提供了阻力很小、直通的流道。

不銹鋼氣動法蘭球閥規格標準：
1、設計和制造：GB／T12237-1989； APl608。
2、檢驗和試驗：GB／T13927-1992； APl 598。
3、法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4、 結構長度：JD-2002

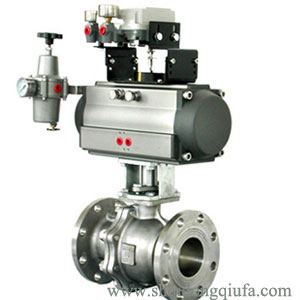

不銹鋼氣動法蘭球閥
不銹鋼氣動法蘭球閥型號規格標準：
 公稱通徑
DN15--DN1200
公稱壓力（PN )
1.6MPa--40.0MPa
公稱壓力PS
強度試驗
2.4MPa--60MPa
密封試驗
2.0MPa--52.0MPa
材料\材料代號
C
P
R
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封圈
增強聚四氟乙烯 對位聚苯
填料
聚四氟乙烯 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28℃～300℃
執行器
型號
GT系列、SW系列、AT系列、AW系列
氣源壓力
0.4-1.3Mpa

法蘭式氣動不銹鋼球閥

法蘭式不銹鋼氣動球閥尺寸規格標準：
公稱通徑DN(mm)
尺寸
執行器型號
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
GT52/GT63K
20
117
105
75
55
14
4-14
GT63/GT63K
25
127
115
85
65
14
4-14
GT63/GT83K
32
140
135
100
78
16
4-18
GT83/GT83K
40
165
145
110
85
16
3
4-18
GT83/GT110K
50
178
160
125
100
16
4-18
GT83/GT110K
65
190
180
145
120
18
4-18
GT110/GT127K
80
203
195
160
135
20
8-18
GT127/GT127K
100
305
215
180
155
20
8-18
GT127/GT160K
125
256
245
210
185
22
8-18
GT160/GT190K
150
394
280
240
210
24
8-23
GT190/GT210K
200
457
335
295
265
26
12-23
GT254/BAW20S
250
533
405
335
320
30
12-25
BAW17/BAW20S

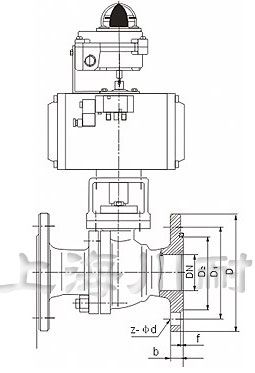

不銹鋼氣動法蘭球閥結構：
不銹鋼氣動法蘭球閥結構圖
