三片式不銹鋼氣動焊接球閥 規格 型號 廠家

更新時間：2018-07-09

三片式不銹鋼氣動焊接球閥桿采用有倒密封的下裝式結構，規格齊全、型號標準，閥腔異常升壓時，閥桿不會(huì )被沖擊。三片式不銹鋼氣動焊接球閥專業生產廠家，可設置90°開關定位機構，根據需要加鎖以防止誤操作。
三片式不銹鋼氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

三片式不銹鋼氣動焊接球閥設計制造標準：
設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

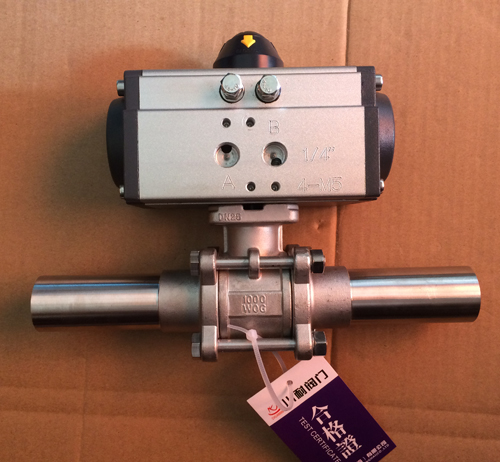

氣動三片式焊接球閥
三片式焊接不銹鋼氣動球閥材質規格：
零件名稱 材質
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

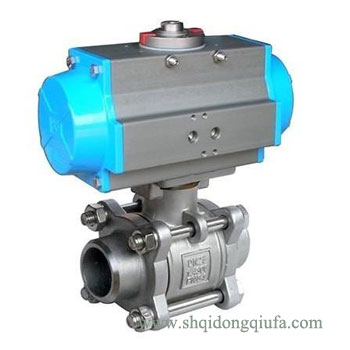

氣動三片式加長焊接球閥

不銹鋼焊接氣動三片式球閥尺寸：
通徑DN 英寸" 連接尺寸
mm inch L(mm) H 管螺紋G A 重量(Kg)
10 3/8 60 57 3/8″ 110 0.34
15 1/2 75 68 1/2″ 110 0.47
20 3/4 80 70 3/4″ 110 0.68
25 1 90 80 1″ 140 1.2
32 11/4 110 85 11/4″ 140 1.9
40 11/2 125 100 11/2″ 180 2.7
50 2 144 110 2″ 180 3.9
65 21/2 186 130 21/2″ 200 7.1
80 3 206 150 3″ 250 11.5
100 4 240 170 4″ 250 20.5

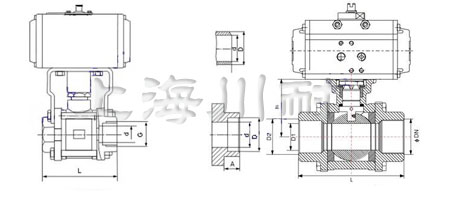

三片式不銹鋼氣動焊接球閥結構圖：
三片式不銹鋼氣動焊接球閥結構圖
